Бетанаванне: розныя метады, правілы кладкі

В настоящее время производится бетонирование по БНіП 9.03.01-87 по несущим ограждениям и конструкциям, который заменил собой все ранее существующие СНиПы по этому виду строительно-монтажных работ. В данном случае речь пойдёт не о сборных, а о монолитных конструкциях, изготавливаемых непосредственно на стройплощадке, причём это возможно выполнить в любое время года и даже при любых погодных условиях.

Мы зараз па чарзе разгледзім асноўныя спосабы кладкі бетонаў, а таксама прадэманструем вам тэматычнае відэа ў гэтым артыкуле.

Цеплякоў для бетанавання (электроматы)

метады

Заўвага. БНіП 9.03.01-87 выкарыстоўваецца пры будаўніцтве будынкаў і збудаванняў для ўладкавання бетонных і жалезабетонных маналітных канструкцый. Гэта дастасавальна да асабліва цяжкім, цяжкім і сітаватым (лёгкім) бетонам, а таксама да щелочестойким і цеплатрывалых сумесям пры торкретировании і падводных работах.

Дзяржстрах СССР БНіП 9.03.01-87 Скасаваныя БНіП иСН
Апорныя і якія агароджваюць канструкцыі III-15-76
383-67
III-16-80
420-71
III-18-75
III-17-78
III-18-76
393-78

замена

Агульныя правілы кладка бетону

Падрыхтоўка падставы для бетанавання

Згодна з БНіП 3.01.01-85 * (наўзамен БНіП III-I-76, СН 47-74 і СН 370-78) перш чым пачаць бетонныя работы, неабходна атрымаць адпаведны дазвол, арганізаваць умовы ўезду на ўчастак, а таксама забяспечыць аб'ект неабходнай тэхнікай і матэрыяламі. Калі на вытворчасці ўсім гэтым займаюцца інжынеры-тэхнолагі і прарабы, то на хатняй будпляцоўцы вам давядзецца займацца гэтым самастойна.

Гэта сведчыць аб тым, што акрамя нарыхтоўкі цэменту, пяску, друзу і арматуры, а таксама шанцевого інструмента і бетонамяшалкі вам трэба падрыхтаваць падстава на грунце - пляцоўку або траншэю для падмурка.

Вам трэба будзе сваімі рукамі прыбраць усё смецце з будаўнічай пляцоўкі, а таксама выкарчаваць растуць там дрэвы і хмызнякі, якія знаходзяцца непасрэдна ў зоне забудовы або за ёй, але ў непасрэднай блізкасці, якая замінае правядзенню работ або транспартоўцы.

Таксама вам трэба падрыхтаваць паглыбленым пляцоўку для плітнага падмурка (часта ўжываецца для гаражоў) або вырыць траншэю для істужачнага падставы, згодна з планавай праектоўцы будынка. Глыбіня стужкі вызначаецца асаблівасцямі грунту (пучинистый, непучинистый і гэтак далей), а таксама масай вышэйстаячага збудаванні, шырыня стужкі залежыць ад шырыні цокаля або сцены і, па сутнасці, гэта будзе норма расходу бетону пры бетанаванні.

Апалубка для істужачнага маналітнага падмурка з арматурным каркасам

Для закладкі бетоннай падмурка, у любым выпадку, неабходная апалубка, і ў хатніх умовах яе робяць альбо з гатовых шчытоў, альбо з дошак, фіксуючы іх рознымі падпоркамі і шрубцынгамі. Акрамя таго, маналітныя канструкцыі, як правіла, армуюцца - у хатніх умовах.

Для гэтага звычайна выкарыстоўваецца гладкая і / або рэльефная арматура перасекам 8-14 мм. Так для 5м3 звычайных (не спецыяльных) маналітных канструкцый спатрэбіцца тона арматуры, і ніжэй мы прыводзім вагавую табліцу:

Перасек сталёвага дубца з перыядычным профілем (мм) Маса 1м пагоннага (кг) Погонаж ў 1 тоне арматуры (м)
8 0,395 2531
10 0,617 1620
12 0,888 1126
14 1,21 826

Заўвага. Пры разліках ўлічваецца маса ўсяго каркаса, гэта значыць, як гарызантальных, так і вертыкальных дубцоў.

Прапорцыі кампанентаў згодна марцы і класнасці бетону

Для малапавярховага будаўніцтва правілы бетанавання звычайна прадугледжваюць раствор класа B22,5 або B25 (М300 і М350), але акрамя гэтага існуе яшчэ і зярністасць сумесі, так, дробназярністыя растворы непрыдатныя для залівання падмурка. Таму, чым вышэй клас бетону, тым буйней будзе фракцыя запаўняльніка.

Па-за залежнасці ад таго, дзе рыхтуецца бетонная сумесь (у автомиксере, у бетонамяшалкі або ў карыце з дапамогай рыдлёўкі), інструкцыя рэкамендуе ў першую чаргу размешваць цэмент, каб атрымалася аднастайнае малачко. Пасля гэтага дадаюць неабходную колькасць пяску, і пасля дбайнага мяшання чаргу даходзіць да крупчастай запаўняльніка. Калі прытрымлівацца такой чарговасці, то трывальныя якасці бетону павялічваюцца практычна ў тры разы.

Выкарыстанне погружной вібратара пры кладцы бетону

Па-за залежнасці ад таго, калі адбываецца бетанаванне - увосень, вясной, зімой ці летам - у любым выпадку кладка патрабуе ўшчыльнення і для гэтага часцей за ўсё ўжываецца метад вібраваннем погружной булавой. Для гэтай мэты часцей за ўсё ўжываюць электрычныя вібратары, але яны таксама могуць працаваць ад акумулятара, дызельнага або карбюратарны рухавіка - прынцып застаецца тым жа - амплітуда ваганняў наканечніка ствараецца з дапамогай гнуткага вала, які, уласна, і прыводзіцца ў рух тым ці іншым рухавіком.

Існуюць таксама іншыя спосабы ўшчыльнення свежай сумесі - гэта вібрацыйныя дошкі (втрамбовывание) і вакуумавання, што ўжо можна аднесці да спецыяльных метадаў кладкі сумесі. Тым не менш, любы з гэтых метадаў служыць адной і той жа мэты - ліквідацыі часу (пустэч), якія застаюцца пасля выпарэння вільгаці з раствора.

рабочыя швы

Прылада працоўнага шва пры бетанаванні перакрыцці: 1) сцяна; 2) апора; 3) дапаможная бэлька; 4) асноўная бэлька; 5) шво; 6) адлегласць паміж асноўнымі бэлькамі

Пры мантажы вялікіх аб'ектаў амаль ніколі не атрымоўваецца зрабіць маналітныя элементы цалкам маналітнымі, гэта значыць, суцэльнымі, бо не заўсёды даецца магчымасць поўнага аб'ёму кладкі раствора. У такіх выпадках адбываецца наступнае: адна порцыя сумесі схопліваецца і ў ёй пачынаецца працэс цвярдзення, а іншая порцыя, злучаючыся з яе, не валодае дастатковай адгезіяй, такім чынам, прылада халоднага шва бетанавання аказваецца найбольш слабым месцам у канструкцыі.

Швы ў калонах і рамах будынкаў: а) пад бэлечных перакрыцце; б) пад перакрыцце з капітэлямі; в) для подкрановых бэлек; г) для полурамных канструкцый; I, II, III) месцы для ўладкавання швоўЎладкаванне швоў на падлозе: 1) заліванне; 2) паверхня шва; 3) абмежавальнік; 4) калкі

Пры мантажы розных інжынерных збудаванняў складанага характару, тыпу калон, арак або скляпенняў, прылада рабочых швоў пры бетанаванні магчыма толькі ў тых месцах, якія загадзя прадугледжаны планавых праектам. Гэта робіцца для таго, каб механічная нагрузка ў такіх месцах апынулася мінімальнай, гэта значыць, кірунак шва павінна апынуцца ў перпендыкулярным становішчы ў адносінах да восі бетонируемого збудаванні.

спецыяльныя метады

Вакуумавання: 1) вакуум-шчыт; 2) злучальныя рукавы для ўсмоктвання; 3) калектар; 4) магістраль; 5) перасоўны водонакопитель; 6) стацыянарны водонакопитель; 7) вакуумны помпа; 8) вакуумная паражніну
  • Дадзены метад заключаецца ў выдаленні з ужо уплотнённого бетону да 10% -25% зачыненыя вады з дапамогай вакуум-шчытоў, што паляпшае адразу два паказчыкі. Па-першае, гэта паскарае цвярдзенне сумесі (менш часу сыходзіць на выпарэнне вільгаці ў растворы) і, па-другое, павышае шчыльнасць маналіту, так як адбываецца ўсаджванне (зачыняюцца пары).
Метад ВПТ: 1) ВПТ (вертыкальна перамяшчаная труба); 2) апалубка; 3) выкладзены раствор
  • У тых выпадках, калі няма магчымасці правесці работы па адводзе вады з месца збудаванні (маставыя апоры, дамбы), прымяняецца падводная кладка бетону і часцей за ўсё, гэта метад ВПТ - вертыкальнае перамяшчэнне трубы. Сутнасць такога спосабу складаецца ў наступным - на дно вадаёма закладваецца падстава з зборных ЖБК і да іх, амаль ушчыльную вертыкальна апускаецца труба, якая складаецца з секцый. Ніжняя яе частка забяспечаная клапанам, які рэгулюецца аператарам зверху (каб не патрапіла вада), а ў верхняй частцы ўладкоўваецца варонка для прыёму бетону.
  • Раствор падаецца ў трубу, пакуль тая не запоўніцца да канца, а потым адкрываюць клапан і пад ціскам сумесь запаўняе апалубку, паднімаючыся вышэй краёў ніжняй секцыі трубы (вышыня ўздыму сумесі залежыць ад вышыні воданапорная слупа). Трубу паступова падымаюць, прыбіраючы зверху лішнія секцыі і так да таго часу, пакуль не будзе выкладзены дастатковы аб'ём маналіту.
Метад ВР: 4) транспортировочная труба; 5) накіда каменя; 6) засцерагае шахта; 7) раствор напоўніў накіды
  • Таксама існуе падводнае бетанаванне метадам ВР - метад ўзыходзячага раствора, дзе ўжываецца своечасовая накідка каменя, на ограждённую апалубкай тэрыторыю. У гэтую накіды апускаюцца сталёвыя трубы, па якіх пад ціскам падаецца сумесь, зрэшты, тут ужо адбываюцца такія ж працэсы, як і пры спосабе ВПТ.

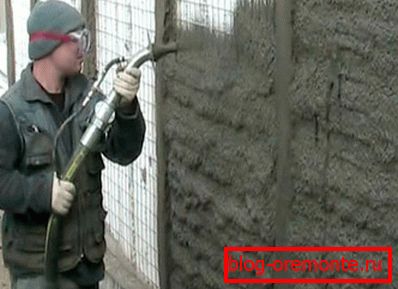

Torkretirovanie. фота

Пояснение. Понятие «торкретирование» происходит от существительного «торкрет», что означает цементно-песочную смесь.

  • Дадзены метад часцей за ўсё ўжываюць для ўмацавання тонкіх аднародных канструкцый (купалоў, арак, скляпенняў), а таксама ліквідацыі розных механічны дэфектаў і для замоноличивания швоў. Торкрет наносится на поверхность с помощью сжатого воздуха и специального оборудования - частицы смеси развивают скорость до 100м в секунду, что делает покрытие достаточно плотным. Недостаток данного метода состоит в том, что часть материала не удерживается на поверхности - просто отскакивает от неё, поэтому, такие потери называют «отскоком».

Кладка бетону ў зімовы час

Інфрачырвоны дызельны абагравальнік

Для таго каб укласціся намечаныя праектам тэрміны, вырабляецца бетанаванне ў халодную пару года, гэта значыць, у дадзеным выпадку маецца на ўвазе працэс, які ажыццяўляецца пры тэмпературы паветра ад -5? C да -50? C з дапамогай штучнага прагрэву. Адзін са спосабаў, гэта прагрэў бетону інфрачырвоным абагравальнікам - метад досыць зручны, тым больш што ў працэсе не трэба здымаць апалубку - шчыты не зьяўляюцца перашкодай для ВК выпраменьвання.

Термомат

Таксама ў маразы выкарыстоўваюць электрычныя термоматы, якімі проста пакрываюць увесь маналіт на 3-4 дня. Але такі прагрэў з'яўляецца абмежаваным, так як зручны толькі для гарызантальных канструкцый.

Які грэе апалубка

Для прагрэву сцен вельмі зручна выкарыстоўваць цёплую апалубку, дзе награвальныя элементы размешчаны непасрэдна на шчытах і ў выпадку выхаду іх з ладу, лёгка дэмантуюцца для замены. Нягледзячы на ​​ўсе выгоды грэе апалубкі, у яе існуе істотная праблема - гэта яе высокая цана.

прагрэў электродамі

Для вертыкальных канструкцый таксама прымяняецца прагрэў сумесі электродамі, якія робяцца з арматуры, таўшчынёй ад 8 мм да 14 мм. Яны вертыкальна ўтыкаюцца ў раствор на адлегласці 80-100 гл адзін ад аднаго і служаць у якасці анодам. Прагрэў адбываецца за кошт зачыненыя вады, якая змяшчаецца ў бетоне. Метад зручны, але досыць дарог, так як патрабуе вялікага энергаспажывання.

Метад кладкі ПНСВ

Часцей за ўсё для электрапрагрэву бетону выкарыстоўваецца ПНСВ (Провад Награвальны Сталёвы Вінілавая абалонка), які ўкладваецца завесамі ўнутры заліваю канструкцыі. Харчаванне на яго падаецца паніжальным трансфарматарам, а ў хатніх умовах у якасці такога агрэгата выкарыстоўваюць зварачны апарат.

заключэнне

Любое бетанаванне тэрыторыі, архітэктурных збудаванняў і іншых канструкцый заўсёды мае нейкія свае асаблівасці, якія залежаць ад знешніх фактараў і ўмоў будучых эксплуатацыйных нагрузак. Тым не менш, для кожнага з метадаў існуюць пэўныя правілы, якія рэгулююцца Дастамі і БНіП, якія дазваляюць ствараць трывалы маналіт для працяглага выкарыстання.
