Автобетононасос - паняцце і характарыстыкі

Большасць буйных будаўнічых прадпрыемстваў выкарыстоўваюць бетанапомпы. З іх дапамогай выконваецца транспарціроўка сумесі для вырабу падмуркаў, розных маналітных збудаванняў у самыя кароткія тэрміны. У гэтым артыкуле будуць прадастаўлены і разгледжаны прылады, устаноўленыя на автошасси, напрыклад, б у автобетононасос.

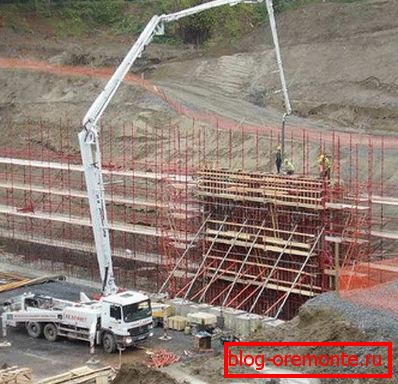

На фота - падача раствора непасрэдна на ўчастак будаўніцтва

Як гэта працуе

Галоўным прызначэннем такога абсталявання з'яўляецца падача для залівання гатовага бетоннага раствора ў гарызантальным або ў вертыкальным кірунку з нахілам які падае конусу ў межах 60-120 мм. Усталёўваюць автобетононасос на автошасси, прывад - гідраўлічны.

Размешчаная тут жа страла, складаецца з некалькіх шарнірна-злучаных секцый і бетоновода, па якіх праходзіць бетонны раствор, замешенный ў пэўных прапорцыях. Звычайна яго не робяць сваімі рукамі, а цэнтралізавана падвозяць з завода ў пэўны планам будаўніцтва месца або вырабляюць на месцы з дапамогай міні бетоннага завода.

Звярніце ўвагу! Вы не можаце выкарыстоўваць абсталяванне для вырабу раствора, ўстаноўка толькі перапампоўвае яго з адной кропкі ў іншую, палягчаючы і паскараючы будаўнічы працэс.

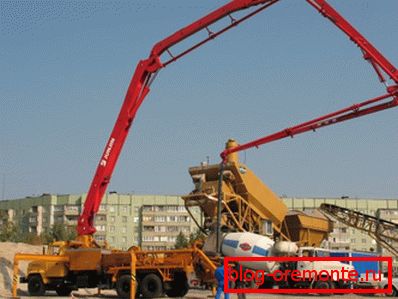

Автобетононасос з высунутай стралой

камплектуючыя

Канструкцыя бетанапомпы мае некалькі элементаў, пры дапамозе якіх ён працуе і вырабляе транспарціроўку гатовай сумесі.

Галоўнымі камплектуючымі з'яўляюцца:

  • бетонотранспортные цыліндры;
  • gidrocilindry;
  • поршневая група;
  • прыёмная варонка;
  • betonovod.

З дапамогай гідрацыліндраў прыводзяцца ў рух з пэўным інтэрвалам поршні бетонотранспортных цыліндраў. Інструкцыя простая, падчас гэтага працэсу адбываецца захоп гатовага раствора, які ў той момант знаходзіцца ў прыёмнай варонцы, і ажыццяўляецца яго транспарціроўка ў бетоновод, у адпаведнасці з рабочым тактам.

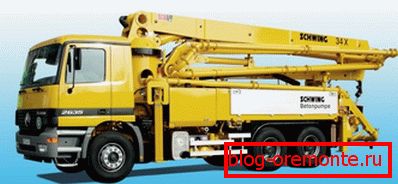

Автобетононасос са складзеным стралой

ўласцівасці

Ніжэй разгледзім тэхнічныя характарыстыкі автобетононасоса:

  1. Пры дапамозе гідраўлічнага прывада раствор свабодна перамяшчаецца па бетоноводу, акрамя таго, прывад служыць яшчэ для некалькіх задач - рэгулюецца прадукцыйнасць і працоўны ціск, дзякуючы чаму працуюць усе вузлы і механізмы ў даволі зберагалым рэжыме.
  2. Бетанапомпы, якія маюць гідрапрывад і двухпоршневой рухавік, забяспечваюць хуткасць падачы раствора ад 5 м3/ до 65 м3/.
  3. Максімальная адлегласць падачы розных марак бетону не больш за 400 м у гарызантальным кірунку і не больш за 80 м у вертыкальным.

Для разліку прадукцыйнасці выкарыстоўваецца наступная формула - П т = I • A • kH • n • 3600, дзе:

  • I - працоўны ход поршня (м);
  • А - перасек поршня (м);
  • кн - каэфіцыент напаўняльнасці растворам бетонотранспортного цыліндру (0,8 - 0,9);
  • n - колькасць парнага ходу поршня.

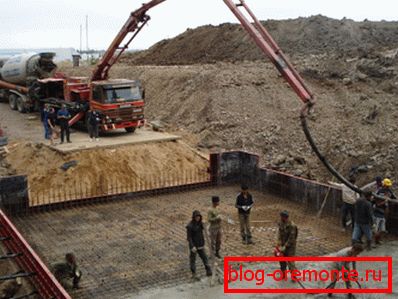

Нагляднае малюнак працэсу залівання падмурка з дапамогай мабільнай ўстаноўкі

Адной з галоўных асаблівасцяў разгляданай мадэлі, акрамя мабільнасці, з'яўляецца яго прадукцыйнасць, якая вызначаецца па параметрах бетоновода і стрэлы. Варта сказаць, што кошт будаўніцтва моцна павялічыцца, у дадзеным выпадку яна кампенсуецца хуткасцю і эканоміяй працоўных рэсурсаў.

Размеркавальная страла на стандартным абсталяванні складаецца з трох секцый, якія злучаюцца шарнірнымі сучлянення. Размяшчаецца яна на паваротным механізме, усталяванага на шасі і які абапіраецца на яго пры дапамозе рамы. Яна паварочваецца на 360 ,? і яе працоўная даўжыня можа быць не больш за 19 м.

Абсталяванне працуе ў тэмпературным дыяпазоне ад -5? З да +40? З, пры напрузе сілкавання 380 У. Ёсць мадыфікацыі, якія дазваляюць яму функцыянаваць і ў аўтаномным рэжыме, тады камплектацыя забяспечваюцца рухавіком, які працуе на дызельным паліве. Яго магутнасць вымяраецца ў кВт і залежыць ад мадэлі.

віды

Аўтамабільным бетанапомпаў называюць спецыяльнае абсталяванне, прызначанае для перапампоўкі бетону. У адрозненне ад стацыянарнага бетанапомпы, ён усталёўваецца на перасоўнае шасі, таму існуе магчымасць дастаўкі гатовага раствора непасрэдна на ўчастак работ.

Пры такой транспарціроўцы зніжаецца магутнасць помпы, але дае магчымасць выкарыстоўваць яго больш эфектыўна. Любыя віды аўтаматычных помпаў не маюць магчымасці транспартаваць вялікія аб'ёмы раствора.

Рада: не варта завастраць сябе такой праблемай, так як многія будаўнічыя праекты не маюць патрэбу ў высокай магутнасці абсталявання.

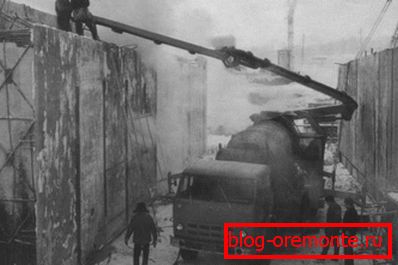

Вытворчыя работы пры мінусовай тэмпературы

У цяперашні час разнавіднасці бетанапомпаў дзеляцца на групы па колькасці перапампоўваюць бетону за гадзіну:

да 60 м3/ас Звычайныя ўстаноўкі пры ўмове аптымальнага і правільнага выкарыстання.
да 200 м3/ Некаторыя віды бетанапомпаў маюць больш высокія паказчыкі. Пры гэтым варта сказаць, што гэтыя дадзеныя атрыманыя пры працы з ідэальным растворам і без вылету стрэлы.

У будаўнічай індустрыі ёсць і іншыя класіфікацыі, па якіх адбываецца размеркаванне разнавіднасцяў аўтамабільных бетанапомпаў.

Напрыклад, па габарытах або па магчымасці вылучэння стрэлы:

  1. Калі правесці аналіз сучасных мадэляў установак, апошні параметр вагаецца ў дыяпазоне 22-64 м.
  2. Для складаных аб'ектаў, да якіх няма магчымасці падагнаць аўтамабіль, выкарыстоўваюць агрэгаты з больш высокімі паказчыкамі.

Таксама адным з важных фактараў лічыцца вышыня, на якую ёсць магчымасць вылучыць стралу.

Прынцып працы поршневых цыліндраў

Савет: пры разліку варта мець на ўвазе, што чым больш вышыня, тым больш магутны павінен быць рухавік помпы.

Гэта залежыць ад таго, што гравітацыя перашкаджае правільнай кладцы на больш высокім узроўні збудаванні, таму для якаснага збудаванні высокіх пабудоў неабходна выкарыстоўваць магутныя рухавікі абсталявання.

выснову

Из статьи стало понятным, что автобетононасос обладает большим плюсом - мобильностью. Хотя при этом и снижается его мощность, но данный недостаток не всегда востребован на строительной площадке. Существует несколько типов такого оборудования, которое отличается между собой габаритными размерами, количеством подачи раствора и вылетом стрелы (см.также статью «Контроль качества бетона – залог безопасного строительства»).

Відэа ў гэтым артыкуле дапаможа знайсці вам дадатковую інфармацыю па гэтай тэматыцы.
