Армаванне элементаў маналітных жалезабетонных будынкаў: віды

Маналітнае і каркасна-маналітнае будаўніцтва ў апошнія гады атрымала прыкметнае распаўсюджванне. Акрамя шматкватэрных дамоў, маналітныя жалезабетонныя канструкцыі ўсё часцей прымяняюцца пры ўзвядзенні прыватных дамоў; часцяком адпаведныя работы выконваюцца на аснове здагадак і інтуіцыі, а не ведаў і вопыту. Менавіта тым чытачам, якія плануюць будаваць уласны дом сваімі рукамі, адрасавана гэтая артыкул.

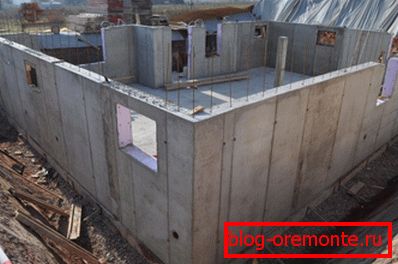

Будаўніцтва маналітнага катэджа.

Пералік маналітных канструкцый

Такім чынам, якія менавіта маналітныя канструкцыі заліваюцца пры ўзвядзенні хаты?

Dавайце рушым знізу ўверх.

  • падмурак. Мы разгледзім некалькі варыянтаў яго выканання: плітны, істужачны і на буранабіўных палях з маналітным ростверком.
  • сцены.

Удакладнім: гаворка ідзе пра апорных сценах. Ненагруженного перагародкі, як правіла, выконваюцца з порыстых матэрыялаў, якія валодаюць высокімі цяпло-і шумаізаляцыйнымі якасцямі: газа- і пенабетону, ракушачніка, вапняка і г.д.

  • перакрыцці.

У этом порядке мы их и рассмотрим. Однако вначале нам предстоит познакомиться с типами арматуры и материалами, применяющимися для армирования железобетона.

Уиды арматуры

Калі адкінуць экзотыку накшталт бамбукавых сцеблаў, ужываецца пераважна ў малоэтажном будаўніцтве ў краінах Азіі, у сухім астатку мы атрымаем ўсяго два матэрыялу.

сталь У абсолютном большинстве случаев применяется именно она. Исключительная механическая прочность сочетается с относительно дешевизной.  Dля армирования используются жесткие элементы (швеллеры, двутавровые балки, уголки, гладкие и рифленые стержни) и сетки - вязаные и сварные.
кампазіт Калі быць дакладнымі, гэта не адзін матэрыял, а цэлая іх група. Шкляныя, вугляродныя або базальтавыя валакна заліваюцца палімераў - термопластичным (размягчается пры нагрэве) або термореактивным (гэтая група палімераў хімічна пераўтворыцца пры аднаразовым нагрэве і ў далейшым застаецца стабільнай пры паўторным дасягненні той жа тэмпературы). Ключавыя асаблівасці кампазітнай арматуры - невялікая вага і каразійная ўстойлівасць.

Карысна: у шырокім продажы можна сустрэць кампазітную арматуру толькі аднаго тыпу - стрыжневую.

Стрыжні з палімернага кампазіта на аснове шкловалакна.

Якія тыпы арматуры выкарыстоўваюцца ў малоэтажном будаўніцтве?

У абсолютном большинстве случаев это рифленые стальные стержни. Их цена  делает сталь более чем конкурентоспособной на фоне композитных материалов; рифление обеспечивает хорошее сцепление с бетоном, а толщина (обычно 12-16 мм) - отличную прочность на разрыв. Нагрузки на сжатие воспринимает сам бетон.

Некалькі радзей ужываецца гладкая арматура і сеткі.

падмурак

Dавайте изучим общие принципы армирования фундаментов наиболее распространенных в частном строительстве типов (узнайте здесь, как происходит армирование газобетона).

плітны

Dля яго армавання звычайна выкарыстоўваецца стрыжневая рыфлёная арматура дыяметрам ад 12 міліметраў. Выгінальныя нагрузкі пад апорнымі сценамі будуць значнымі; раз так - добрае счапленне сталі з бетонам гуляе вырашальную ролю.

Што варта ведаць аб гэтым выглядзе падмуркаў?

  • Таўшчыня пліты вызначаецца паверхавасць дома і выкарыстоўваюцца для будаўніцтва матэрыялам. Зразумела, што драўляны зруб створыць куды меншую выгінайце нагрузку, чым цагляны або маналітнае бетонавую будынак. Як правіла, таўшчыня пліты вар'іруецца ад 15 да 30 сантыметраў.

Нюанс: пры невялікай масе будынкі дапушчальна прымяненне арматурнай сеткі з перасекам стрыжняў 6-10 міліметраў.

  • Армаванне заўсёды робіцца двухслаёвым. Пры гэтым ніжняя і верхняя кратаў не злучаюцца адзін з адным жорстка; дапушчальна толькі выкарыстанне падпорак, якія фарміруюць зазор патрэбнага памеру.

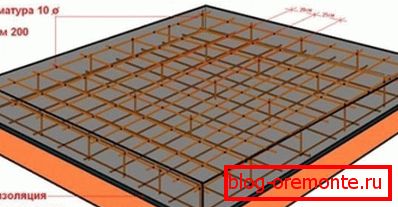

Структура плітнага падмурка.
  • Кстати, о зазорах: решетка или сетка нигде не должны выходить на поверхность бетона. По краям между арматурой и опалубкой делается примерно 10-сантиметровый просвет; от нижней и верхней поверхностей плиты решетки отделяются слоем в 1,5 - 3 сантиметра. Dля создания соответствующих просветов используются подпорки из отожженной проволоки.
  • Арматура ня зварваецца ў краты, а вяжацца той жа отожженной дротам.
  • Аптымальны крок для стрыжневы арматуры ў пліце складае 20-22 сантыметры. Калі выкарыстоўваецца гатовая сетка, паменшаная таўшчыня дроту збольшага кампенсуецца меншым памерам ячэйкі (15 см).

істужачны

Інструкцыя па армавання істужачнага падмурка ў некаторых пунктах паўтарае рэкамендацыі для плітнага падставы:

  • Рашотка павінна прысутнічаць у верхняй і ніжняй часткі бетоннай стужкі.

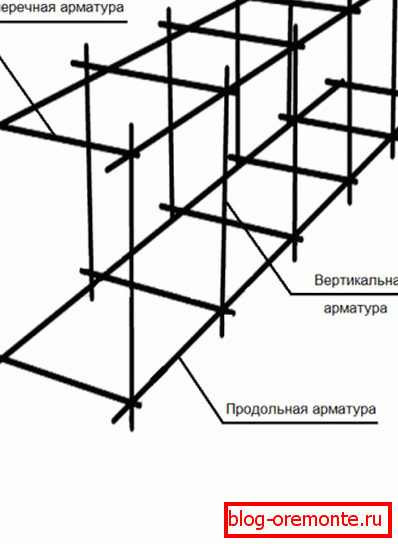

Прыкладна так.

Почему? Успомните: арматура воспринимает нагрузки на растяжение; сжимающее усилие воспринимает сам бетон. При неравномерной нагрузке и/или морозном пучении лента будет подвергаться изгибающему усилию (то есть в зависимости от его вектора будет растягиваться нижняя или верхняя часть фундамента).

  • Зварка і ў гэтым выпадку непажаданая: нагрэў пагаршае трывальныя якасці сталі. Выключэнне - матэрыял, у маркіроўцы якога прысутнічае літара З (напрыклад, А500С).
  • Таўшчыня бетону, які адлучае сталь ад грунту, не павінна быць меншай за пяць сантыметраў.

Ёсць і адрозненні.

  • Максімальная адлегласць паміж падоўжнымі арматурнымі стрыжнямі не павінна быць больш падвоенага перасеку які абапіраецца на падмурак элемента канструкцыі будынка (сцены або калоны) і не больш за 400 міліметраў.
  • Папярочныя і вертыкальныя элементы каркаса неабходныя пры вышыні падмурка ў 150 мм і больш (гэта значыць амаль заўсёды). Пры гэтым папярочны і вертыкальнае армаванне часта выконваецца ня адрэзкамі, а адзіным гнутым хамутом дыяметрам 6-8 мм.
  • Мінімальная адлегласць паміж суседнімі стрыжнямі (выключаючы зрошчванне адрэзкаў) павінна быць больш іх дыяметра і больш за 25 міліметраў.
  • Куты, крыжападобныя і Т-вобразныя злучэння участкаў падмурка абавязкова узмацняюцца такім чынам, каб утварыць не яднанне двух асобных бэлек, а адзіную жорсткую раму.

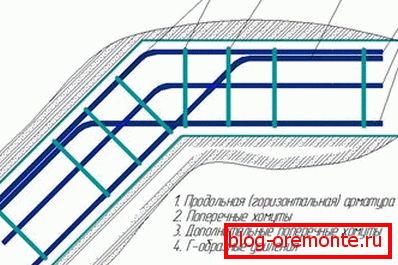

Прыклад армавання кутоў.Прыклад армавання прымыканняў.Армирование тупого угла ленты. Унутренний стержень каркаса подвязан к наружному стержню смежного участка.

Рада: найпросты спосаб зразумець, як павінен выглядаць арматурны каркас - прадставіць сабе вектары ўсіх дзеючых на падмурак сіл (перш за ўсё - масы дома і марознага Пучэня). Там, дзе бетон адчувае нагрузку на расцяжэнне, і неабходна армаванне. Размяшчэнне арматуры павінна быць паралельна вектару намаганні.

палевы

Як сваімі рукамі змантаваць арматурны каркас падмурка на буранабіўных палях з маналітным жалезабетонным ростверком?

На пучинистых грунтах аптымальнае адлегласць ад ростверка да ўзроўню грунту складае ўсяго 100-150 міліметраў. Гэтак невялікі зазор не толькі спросціць уцяпленне падставы, але і зэканоміць нам час і сілы падчас залівання ростверка: пад яго проста падкладаецца пласт пенапласту, які стане ніжняй часткай апалубкі і не дасць цэментнаму малачка сысці ў глебу.

Палі заліваюцца бетонам маркі не ніжэй М300 непасрэдна ў грунце, у прасвідраваных пад іх свідравінах. Апалубкай, а заадно і гідраізаляцыяй звычайна служыць згорнуты ў трубу руберойд. Арматурны каркас апускаецца ўнутр трубы перад заліваннем.

Каркас палі, як правіла, збіраецца з падоўжнай рыфленай арматуры перасекам 12-14 міліметраў і перпендыкулярных ёй квадратных, шматкутных або круглых цельногнутых хамутоў перасекам 5-8 мм.

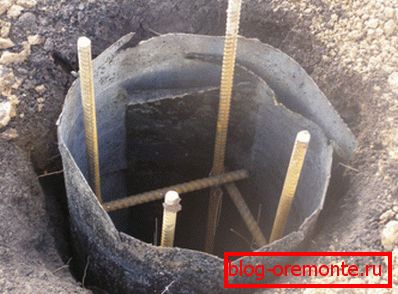

Тут армаванне цалкам выканана з рыфленага 14-міліметровых стрыжняў.

У идеале и здесь лучше использовать крепление вязальной проволокой; однако есть немалый шанс нарушить расположение элементов каркаса при штыковании, поэтому на использование сварки в этом случае профессиональные строители смотрят сквозь пальцы.

Палі армуюцца на ўсю даўжыню. Выключэнні з гэтага правіла ёсць, але да малоэтажном будаўніцтве яны дачынення не маюць. Dастаткова сказаць, што частковае армаванне мае на ўвазе дыяметр палі ад 700 мм.

Мінімальны дыяметр палі паводле дзейсных будаўнічых нормах складае 400 мм. Перасек арматурнага каркаса павінна быць на 100-120 мм менш; для мінімальнага дыяметра і двухпавярховага дома на практыцы дастаткова 4 стрыжняў падоўжнай арматуры перасекам 14 мм.

Падоўжныя стрыжні каркаса перавязвалі з армаваннем ростверка. Значных нагрузак у папярочным кірунку стык палі і ростверка не адчувае; аднак марознага Пучэня можа спарадзіць сітуацыю, калі злучэнне будзе нагружаны на разрыў. Менавіта таму гэта злучэнне таксама выконваецца узмоцненым; схема ўзмацнення нагадвае рашэнні, якія прымяняюцца для істужачных падмуркаў.

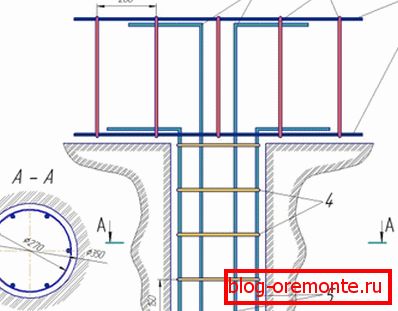

Ўзмацненне злучэнне палі і ростверка. 1 - падоўжнае армаванне ростверка, 2 - папярочныя хамуты ростверка, 3 - Г-падобны ўзмацненне, 4 - хамуты палі, 5- падоўжная арматура палі.

А што з армаваннем самога ростверка? Ён адчувае сапраўды такія ж нагрузкі, як істужачны падмурак; раз так - і ўсё рэкамендацыі будуць ідэнтычнымі.

сцены

Як выконваецца армаванне жалезабетонных сцен?

  • Арматурны каркас і ў гэтым выпадку павінен быць двухслаёвым, якія прадухіляюць выгіб сцены пад нагрузкай у любым кірунку.
  • Основные нагрузки будут сжимающими, поэтому допустим минимальный диаметр продольной арматуры в 8 миллиметров. У малоэтажном строительстве допускается использование сеток из 8-миллиметровой проволоки.
  • Максімальны крок падоўжнай арматуры - 20 сантыметраў. Папярочнай (гарызантальнай) - 35 сантыметраў.
На фота - каркас жалезабетоннай сцяны з няздымнай апалубкай.
  • Папярочная арматура павінна мець плошчу перасеку не менш за 25% ад плошчы перасеку падоўжнай. Dля дыяметра падоўжных стрыжняў ў 8 мм плошчу перасеку папярочнага армавання складзе 0,25х3,14х (8/2) ^ 2 = 12,56 мм2.
  • Канцы арматуры анкера ў бетоне (зразумелая справа, не выходзячы на ​​яго паверхню). Як гэта робіцца?

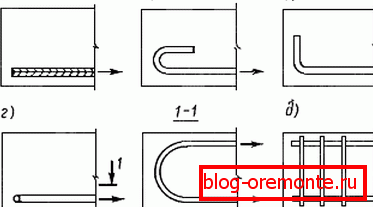

Анкероўкі падоўжнай арматуры.
А Рыфлёная арматура сама па сабе забяспечвае дастатковую счапленне з бетонам.
Б З-вобразны загін ў вертыкальнай плоскасці выкарыстоўваецца для гладкіх стрыжняў дыяметрам да 12 мм.
У Пры большым дыяметры дастатковую трываласць да расцягваецца нагрузцы забяспечыць Г-вобразны выгіб.
Г Загін доўгага стрыжня ў гарызантальнай плоскасці (ён жа паказаны ў праекцыі 1-1) забяспечыць найбольш надзейную фіксацыю стрыжня малога дыяметра (8-10 мм).
D Яшчэ адзін варыянт для гладкай арматуры дыяметрам 14-16 мм - зварныя злучэння з папярочкамі таго жа перасеку.

перакрыцці

Характер нагрузок, испытываемых монолитными перекрытиями, сродни описанному выше случаю монолитного плитного фундамента (читайте также статью «Железнение бетона: способы, материалы, последующая обработка»).

Адсюль - і падабенства схемы армавання.

  • Каркас - двухслаёвы, у ніжняй і верхняй часткі перакрыцця.
  • Минимальная толщина перекрытия - 150 миллиметров. У общем случае она берется равной 1/30 ширине пролета. Так, для пролета в 5,5 метра плита перекрытия должна иметь толщину 5,5/30=0,183 метра, или 18,3 сантиметра.

Нюанс: пры пралёце ў 6 метраў і больш пліта павінна ўзмацняцца рыгелямі.

  • Dиаметр арматуры определяется расчетными нагрузками; минимум и в этом случае составляет 8 миллиметров. Шаг между стержнями - не более 20 сантиметров; допускается использование готовой сетки с ячеей в 15-20 см.

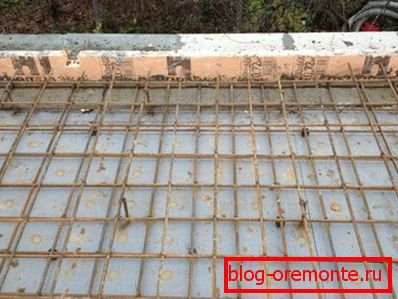

Каркас будучага перакрыцця.
  • Ахоўны пласт бетону паміж паверхняй і арматурай складае 15-20 мм.
  • Па магчымасці выкарыстоўваюцца цэлыя стрыжні ва ўсю шырыню пралёта. Калі гэта немагчыма, яны нарошчваюцца з перехлестом ў 40 дыяметраў. Так, для стрыжня перасекам 10 мм перехлест пры зрошчванні будзе роўным як мінімум 40 см.

Унимание: сращивания смежных стержней располагаются вразбежку, со смещением друг относительно друга.

  • Па краях пліты верхняя і ніжняя сеткі звязваюцца П-вобразным узмацненнем. Такім жа чынам узмацняюцца краю праёмаў.
  • Калі мяркуецца, што пасля набору перакрыццем трываласці, будуць рабіць дадатковыя праёмы і адтуліны, якія патрабуюць парушэнні армавання, выкарыстоўваюцца толькі і выключна рыфленыя стрыжні.

Карысна: алмазнай свідраванне адтулін у бетоне дае куды больш роўныя адтуліны, чым свідраванне каронкай з выкарыстаннем перфаратара. Пры вялікім памеры праёму дапушчальная рэзка жалезабетону алмазнымі коламі, арматуры - звычайнымі абразіўнымі, якія маюць меншую таўшчыню.

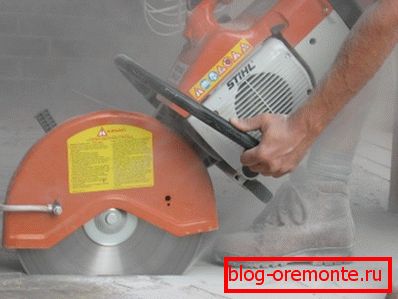

Рэзка алмазным дыскам дазволіць зрабіць краю праёму максімальна роўнымі.

заключэнне

У рамках небольшой статьи нами затронуты лишь основные моменты армирования железобетонных конструкций и самые простые сценарии.  Dополнительную информацию читателю предложит видео в этой статье. Успехов!
