Ахоўны пласт бетону: выбар таўшчыні, рамонт. падоўжная

Пры выкананні жалезабетонных работ, неабходна надаваць увагу такім важным параметры, як ахоўны пласт арматурнага каркаса.Дело у тым, што ад яго залежаць шматлікія характарыстыкі матэрыялу. Падбіраецца ахоўны пласт бетону па БНіП 2.03.01-84.

Далей мы падрабязна разгледзім, што такое ахоўны пласт арматуры ў бетоне, для чаго ён патрэбны і якім павінен быць у розных сітуацыях.

Агульныя звесткі

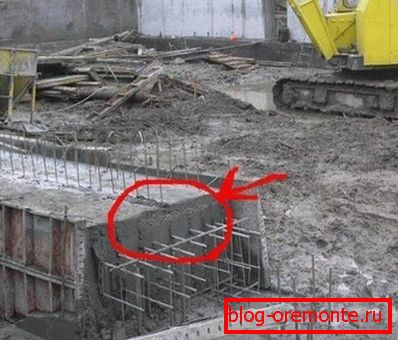

Такім чынам, ахоўным пластом арматуры ў бетоне называюць пласт раствора ад паверхні да металічнага каркаса.

Важнасць яго абумоўлена тым, што ён выконвае адразу некалькі функцый:

• забяспечвае анкероўкі (Замацаванне) арматуры ў бетоне;
• Забяспечвае сумесную працу бетону з жалезам;
• Абараняе метал ад уздзеяння навакольнага асяроддзя, Такога як нагрэў, падвышаная вільготнасць, розныя агрэсіўныя асяроддзя і г.д .;
• Павышае вогнеўстойлівасць і огнесохранность жалезабетонных збудаванняў, Таму выконваць гэтае ўмовы неабходна і па пажарных нормах.

Адсюль вынікае, што немагчыма забяспечыць трываласць і надзейнасць жалезабетону без аптымальнай таўшчыні абароны.

Ад чаго залежыць ахоўны пласт

Калі абарона занадта тонкая, то, як нескладана здагадацца, метал хутка пачынае псавацца, што прыводзіць да паступовага разбурэння ўсёй канструкцыі. Калі ж гэты пласт наадварот занадта тоўсты, то цана будаўніцтва істотна ўзрасце. Таму вельмі важна вызначыць аптымальнае значэнне.

Дадзены параметр можа залежаць ад наступных фактараў:

• Ролі арматуры ў канструкцыі - яна можа быць папярочнай або падоўжнай, канструктыўнай або працоўнай.
• Нагрузкі на арматуру - канструкцыя можа быць ненапружанай або напружанай.
• Выгляду збудаванні - гэта можа быць падмурак, бэлька, пліта, апора.
• Памераў перасеку канструкцыі.
• Умоў эксплуатацыі вырабы - на адкрытым паветры, у памяшканні, ва ўмовах падвышанай вільготнасці або пры кантакце з зямлёй.

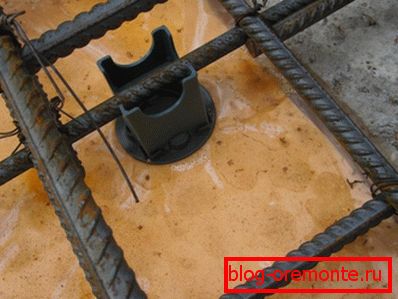

выбар таўшчыні

Таўшчыня ахоўнага пласта бетону па БНіП №2.03.01-84. рэгламентуецца пэўнымі нормамі. З іх дапамогай можна дакладна вызначыць патрэбнае значэнне абароны ў тым ці іншым выпадку.

Далей разгледзім найболей часта сустракаемыя сітуацыі.

Падоўжная ненапрягаемая арматура

Калі ў жалезабетоне выкарыстоўваецца падоўжная ненапрягаемая арматура, то мінімальны пласт павінен складаць не менш дыяметра стрыжня.

Акрамя таго, існуюць наступныя правілы:

• Калі таўшчыня пліты менш за 10 см, пласт павінен быць 1 см.
• У бэльках вышынёй ад 25 см і больш - 2 гл.
• Пры таўшчыні жалезабетону больш за 10 см - 15 мм.

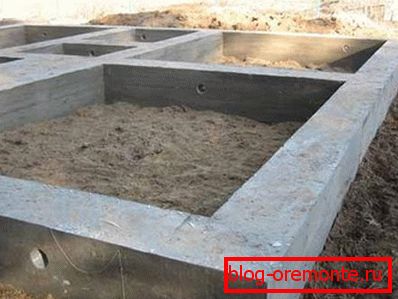

• Пры ўзвядзенні падмуркаў - 3 см.

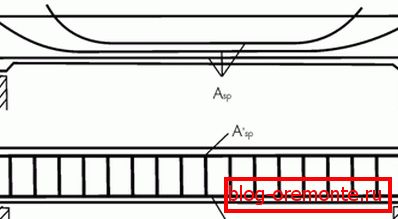

Падоўжная напружваюцца арматура

У жалезабетонных канструкцыях з падоўжнай напружваюцца арматурай ў галіне перадачы нагрузкі на бетон, таўшчыня пласта павінна быць не менш 2d, г.зн. не менш за два дыяметраў сталёвых стрыжняў або арматурнага ліны А-IV, Ат-IV. Для стрыжняў Ат-V, А-V, Ат-VI, А-VI гэта паказчык павінен складаць не менш 3d.

Звярніце ўвагу! Мінімальны дапушчальны дыяметр арматурнага ліны складае 20 мм, а дыяметр стрыжня - 40 мм.

Пры нацяжэнні падоўжнай арматуры на бетон і яе размяшчэнні ў каналах, адлегласць ад паверхні да канала павінна складаць не менш за палову ад дыяметра канала і не менш за 2 см.

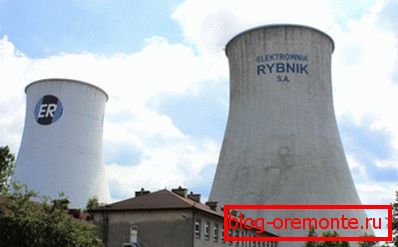

У прамысловых збудаваннях

Ахоўны пласт у прамысловых збудаваннях павінен быць наступнай таўшчыні:

• У сценках, плоскіх і рабрыстых плітах, сценавых панэлях - не менш за 2 см;
• У бэльках, фермах і калонах - не менш за 25 мм;
• Ахоўны пласт бетону ў падмурках і падмуркавых балках- не менш за 3 см;
• Пры ўзвядзенні падземных збудаванняў - не менш за 2 см.

Для абароны тарцоў арматурных дубцоў рэкамендуюць выкарыстоўваць пласт таўшчынёй не менш:

• 10 мм для канструкцый даўжынёй да 9 метраў;
• 15 мм для канструкцый даўжынёй да 12 метраў;
• 20 мм для канструкцый звыш 12 метраў даўжынёй.

Для хамутоў і каркасаў з папярочнымі стрыжнямі неабходна ўлічваць вышыню перасеку:

• Калі вышыня складае менш за 25 см -таўшчыня пласта павінна быць 1 см,
• Больш за 25 см -15 мм.

Пры негатыўных умовах навакольнага асяроддзя

У некаторых асаблівых выпадках таўшчыня можа адрознівацца ад прыведзеных вышэй значэнняў:

• Калі маецца бетонная падрыхтоўка падмурка - не менш за 40 мм;
• Калі канструкцыя пастаянна кантактуе з зямлёй - 76 мм;
• Калі канструкцыя кантактуе з зямлёй ва ўмовах негатыўных з'яў надвор'я, пры выкарыстанні арматуры d18-d40 - 52 мм, для арматуры d10-d18 - не менш за 25 мм і больш;
• Калі канструкцыя будзе размяшчацца на адкрытым паветры - ад 30 мм і больш;
• У памяшканнях з высокім узроўнем вільготнасці - ад 25 мм і больш.

Рамонт ахоўнага пласта

Нават калі таўшчыня пласта была абраная дакладна, з часам ён усё роўна можа прыйсці ў непрыдатнасць. Захаваць усю канструкцыю ў такім выпадку дапаможа аднаўленне ахоўнага пласта бетону.

Рамонт можа быць двух відаў:

• Заладка асобных сколаў, ракавін і г.д.
• Поўная замена паверхні сваімі рукамі.

Калі ў першым выпадку рамонт не выклікае якіх-небудзь складанасцяў - трэба толькі ачысціць пашкоджаны ўчастак бетону, прогрунтовать і накласці «Латка», то ў другім неабходна выконваць пэўную тэхналогію.

Поўная замена пласта можа спатрэбіцца ў наступных выпадках:

• Ўласцівасці матэрыялу зніжаны;
• Метал уражаны карозіяй;
• Ахоўны пласт пласт адслойваецца.

У такіх сітуацыях стары пласт падлягае поўнага выдаленню.

Інструкцыя па выкананні гэтай працы выглядае наступным чынам:

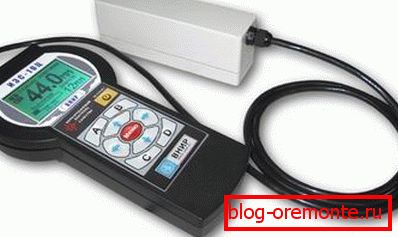

• У першую чаргу пажадана вызначыць таўшчыню пласта. Для гэтага можна выкарыстоўваць спецыяльны вымяральнік ахоўнага пласта бетону.
• Далей акуратна выдаляецца стары пласт да арматуры.
• Пры неабходнасці выконваецца чыстка металу ад карозіі.
• Затым паверхня чысціцца ад пылу і іншых забруджванняў.
• Пасля гэтага наносіцца раствор метадам торкретирования. У гэтым выпадку ён падаецца пад ціскам сціснутага паветра. Гэта дазваляе часціцам цэменту шчыльна ўзаемадзейнічаць з паверхняй канструкцыі і запоўніць усе наяўныя западзіны, поры, расколіны і г.д.

Таўшчыня раствора ў гэтым выпадку павінна быць не менш за 30 міліметраў.

Трэба сказаць, што ў некаторых выпадках стары пласт не здымаюць, а нарошчваюць. Гэтая працэдура мае сэнс у тых выпадках, калі паверхня моцна пашкоджана, і ставіць лапкі немэтазгодна.

Калі пашкоджаны ўчастак невялікі, то «нарасціць» гарызантальную паверхню можна метадам звычайнай сцяжкі. Для нарошчвання нязначных вертыкальных участкаў раствор наносяць па прынцыпе атынкоўка бетонных паверхняў.

Савет! У некаторых выпадках узнікае неабходнасць выканаць механічную апрацоўку жалезабетону. У такім выпадку выкарыстоўваюць інструмент з алмазнымі асадкамі. У прыватнасці, эфектыўным метадам з'яўляецца алмазнай свідраванне адтулін у бетоне, якое ўжываецца пры правядзенні камунікацый, а таксама рэзка жалезабетону алмазнымі коламі, якая можа спатрэбіцца ў розных сітуацыях.

выснову

Ахоўны пласт бетону для арматуры гуляе важную ролю ў жалезабетоне. Ад яго залежыць даўгавечнасць ўсёй канструкцыі. Таму, пры выкананні бетонных работ, неабходна правільна абраць яго таўшчыню, у адпаведнасці з існуючымі нормамі, што прыведзеныя вышэй. З відэа ў гэтым артыкуле можна атрымаць дадатковую інфармацыю па гэтай тэме.
