Абаграванне бетону награвальнымі правадамі: падрабязны агляд

Сярод розных методык, якія прымяняюцца пры закладцы падмуркаў і іншых будаўнічых працах у зімовы перыяд, важнае месца займае падагрэў бетону провадам ПНСВ. Выкарыстанне дадзенай тэхналогіі з захаваннем усіх правіл дазваляе стварыць аптымальныя ўмовы для набору трываласці стылым цэментавым растворам нават у тым выпадку, калі тэмпература навакольнага асяроддзя падае значна ніжэй за нуль.

У нашым артыкуле мы апішам, як арганізаваць такую ​​апрацоўку, як абраць провад для нагрэву бетону, а таксама - на што трэба абавязкова звяртаць увагу пры працы сістэмы.

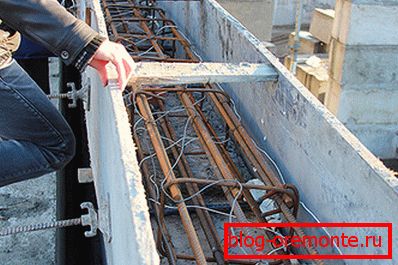

Праваднікі ў апалубцы награваюць раствор для эфектыўнага ацвярдзення

агляд методык

Для забеспячэння правільнага зацвярдзення бетону трэба, каб увесь які ўваходзіць у склад раствора цэмент прарэагаваў з вадой. Гэты працэс называецца гідратацыі, і парушаецца ён у тым выпадку, калі ўся вільгаць або яе частка ператвараецца ў лёд.

Каб пазбегнуць гэтага, выкарыстоўваюць розныя метады:

  • Па-першае, пры невялікім аб'ёме работ можна дадаць у склад раствора кампаненты, якія прадухіляюць замярзанне. Мінусам дадзенай методыкі з'яўляецца няздольнасць падобных прысадак супрацьстаяць моцным маразам, а таксама падаражэнне кошту работ.
  • Па-другое, пры кароткачасовым пахаладанні можна проста забяспечыць якасную цеплаізаляцыю залітага падмурка або іншай апорнай канструкцыі. Пры гэтым выкарыстоўваецца апалубка, вырабленая з матэрыялаў з нізкай цеплаправоднасцю, а зверху бетон накрываецца шматслаёвым поліэтыленам або руберойдам.

Звярніце ўвагу! Разнавіднасцю дадзенага метаду з'яўляецца так званы «гарачы тэрмас» - перад заліваннем ў апалубку бетон награваецца да 60-700З, пасля чаго старанна ізалюецца.

  • Для актыўнага прагрэву часта выкарыстоўваецца электродной метад. Пры гэтым праваднікі альбо апускаюцца ў тоўшчу раствора, альбо размяшчаюцца на яго паверхні. Электрычнае поле, фарміруецца паміж токаправоднымі пласцінамі або стрыжнямі, аддае частку энергіі бетону, падтрымліваючы яго тэмпературу на высокім узроўні.
  • Аднак найбольш эфектыўнай і практычнай методыкай з'яўляецца выкарыстанне спецыяльных награвальных кабеляў. Яны закладваюцца ў тоўшчу бетону, пасля чаго падключаюцца да спецыяльнага трансфарматара і награваюць матэрыял. Кошт правадыроў адносна невялікая, таму дадзены метад можна рэкамендаваць і для вялікіх аб'ёмаў.

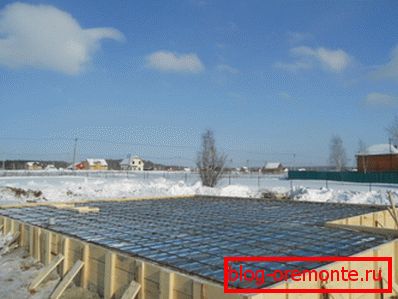

Заліваць бетон зімой можна толькі пры ўмове прагрэву

Як паказвае практыка, найбольш дзейсным з'яўляецца камбінаванне метадаў пасіўнага цеплазберажэнню і актыўнага прагрэву бетону. Ніжэй мы разгледзім дэталі гэтага працэсу максімальна падрабязна.

Тэхналогія кабельнага прагрэву

Агульная схема

Пры працы ў тэмпературных умовах, якія дасягаюць - 400, Провад для падагрэву бетону з'яўляецца ледзь ці не адзіным магчымым варыянтам для забеспячэння ацвярдзення цэменту.

Пры гэтым сам працэс абагрэву арганізуецца такім чынам:

  • Напачатку не аб'екце мантуецца апалубка. Для зніжэння цепластрат яе лепш рабіць з ізалявальных матэрыялаў.
  • Затым у апалубку усталёўваецца арматурны каркас. Да арматурных каркаса мацуюцца адмысловыя награвальныя провада.
Усе праваднікі злучаюцца ў адзіную сістэму
  • Даўжыні правадоў падбіраюць з такім разлікам, каб забяспечыць максімальна раўнамерную нагрузку на кожны ўчастак. Усе фрагменты злучаюць з адной токаправоднай шынай, якая размяшчаецца за межамі апалубкі.
  • Затым выконваецца заліванне раствора з яго наступным ушчыльненнем. Пры гэтым виброобработка цэментнай масы дапускаецца, паколькі яна, у адрозненне ад штыкования, не прыводзіць да пашкоджання правадыроў.
  • Далей злучальныя шыны далучаюцца да паніжальным трансфарматара. У сістэму падаецца ток, і драты паступова награваюцца, перашкаджаючы замярзанню вадкасці ў тоўшчы матэрыялу.
  • Праца трансфарматара не спыняецца да таго часу, пакуль бетон не набярэ патрэбную трываласць.

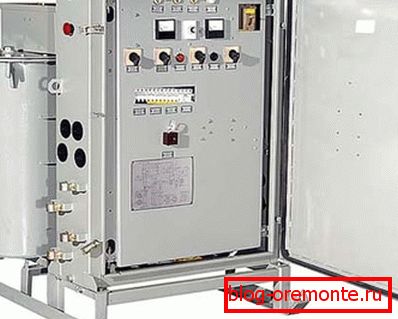

Трансфарматар для падачы напружання

фізіка працэсаў

Што ж адбываецца ў гэты час у тоўшчы раствора?

  • Пры праходжанні току зададзенай сілы і напружання дрот для прагрэву бетону паступова павялічвае сваю тэмпературу за кошт значнага супраціву.
  • Частка тэмпературы перадаецца навакольнага асяроддзі, і вада не пераходзіць у цвёрды стан, застаючыся даступнай для гідратацыі цэменту.
  • Таксама за кошт адсутнасці ледзяных крышталяў ў тоўшчы бетону не фармуюцца пары, якія робяць матэрыял неаднародным і зніжаюць яго трываласць.

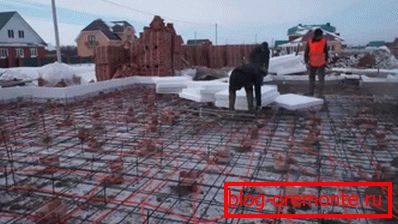

Ад пракладзеных правадоў цяпло перадаецца раствору
  • Дадатковым плюсам такога абагравання з'яўляецца павышэнне надзейнасці армавання: па-першае, за кошт паступовага змяншэння даступнай вільгаці зніжаецца рызыка карозіі арматуры, а па-другое, бетон замацоўваецца на металічным каркасе больш раўнамерна.

Звярніце ўвагу! Рэзка жалезабетону алмазнымі коламі дазваляе пераканацца ў эфектыўнасці дадзенай методыкі: матэрыял становіцца больш трывалым, і не паддаецца якаснай апрацоўцы іншымі сродкамі.

  • Пасля дасягнення бетонам пэўных эксплуатацыйных паказчыкаў нагрэў спыняюць. Інструкцыя рэкамендуе паніжаць тэмпературу паступова, бо толькі ў гэтым выпадку можна пазбегнуць парэпання ўнутры матэрыялу.

Уласна, менавіта так і адбываецца сам працэс.

Калі ж вы вырашыце арганізаваць кабельны абаграванне бетону сваімі рукамі, то настойліва раім вывучыць наступны падзел. Натуральна, трэба памятаць, што для выканання гэтых работ варта валодаць адпаведным допускам, так што для тых, у каго няма «скарыначкі» электрыка, прыведзеныя ніжэй рэкамендацыі будуць насіць азнаямленчы характар.

Методыка арганізацыі работ

выбар правадыроў

Паколькі награвальны провад для бетону з'яўляецца цэнтральным элементам усёй сістэмы, яго трэба выбіраць вельмі прыдзірліва.

Тут справядлівымі будуць наступныя меркаванні:

  • У якасці асноўнага грэе правадыра лепш за ўсё падыдзе провад ПНСВ з таўшчынёй жылы 1,2 або 1,4 мм.

Звярніце ўвагу! У некаторых выпадках, а менавіта пры абагрэву вялікіх канструкцый, дапускаецца мантаж сістэмы з кабеля ПНСВ дыяметрам 2, 2,5 ці нават 3 мм.

  • Сталёвая жыла, якая выступае токонесущим элементам, можа быць ацынкаваныя - гэта станоўча адбіваецца на эфектыўнасці нагрэву, а таксама на надзейнасці сістэмы.

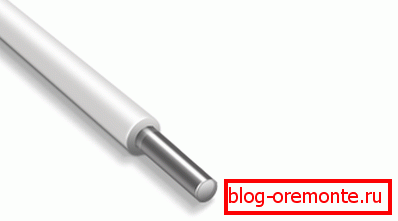

Ацынкаваны кабель ПНСВ ў полихлорвиниловой ізаляцыі
  • Для забеспячэння эфектыўнай цеплаперадачы, а таксама выключэння рызыкі паразы электрычным токам сталёвы стрыжань кабеля ПНСВ павінен быць пакрыты полихлорвиниловой або поліэтыленавай ізаляцыяй.
  • Не варта выкарыстоўваць кабель з поліэтыленавай абаронай у армаваных канструкцыях: пры скоках напружання або працяглай працы з максімальнай нагрузкай існуе рызыка аплаўлены поліэтылену і замыкання драты на арматуру.
  • У той жа час полихлорвинил пры нізкіх тэмпературах (-100С і меней) з прычыны зніжэння эластычнасці становіцца ломкім, і таму можа парэпацца яшчэ на этапе мантажу.
  • Выдатак драты ПНСВ 1,2 складае прыкладна 50 пагонных метраў на кубаметр раствора.

Пры выкарыстанні кабеляў неабходна памятаць, што працоўны ток для правадыра, які знаходзіцца ў тоўшчы раствора, складае каля 15 Ампер. Пры гэтым на паветры такая сіла току з'яўляецца залішне вялікі, і часцей за ўсё прыводзіць да перагарвання правадыра за кошт недастаткова эфектыўнага теплоотведения.

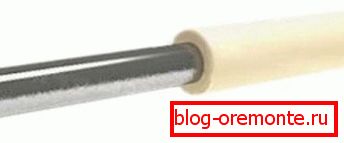

Кабель АПВ-4 для халодных рэшт

Каб пазбегнуць гэтага, для злучэння якія знаходзяцца ў бетоне правадыроў з трансфарматарам ці агульнай шынай выкарыстоўваюць так званыя «халодныя канцы" - правады большага перасеку, менш схільныя тэмпературным нагрузак. У якасці «халоднага канца» звычайна выкарыстоўваецца метровы адрэзак кабеля АПВ-4, злучаны з ПНСВ скруткой з х / б ізастужкай.

схема кладкі

Мантаж правадыроў можа ажыццяўляцца па адной з двух схем.

Ніжэй мы апішам дэталі ўладкавання кожнай з іх:

  • Провад для абагрэву бетону наразаем роўнымі адрэзкамі (часцей за ўсё гэта 17 ці 28 метраў) і звіваюць ў спіралі дыяметрам каля 40 мм, фарміруючы так званыя ніткі. Для завіўкі спіраляў часцей за ўсё ўжываецца адмысловы станок з электрапрывадам.
  • Пры злучэнні па схеме «трохкутнік» усё праваднікі дзеляцца на тры роўныя групы. Драты ў групах злучаем паміж сабой паралельна, пасля чаго групы змацоўваем ў трох кропках. Ад кожнай кропкі падводзім кабель да выходнага заціску трансфарматара.
  • Некалькі інакш размяркоўваюцца ніткі правадоў пры злучэнні «зоркай». Кожныя тры ніткі злучаем ў адзін вузел, фарміруючы «тройку». Усе тройкі злучаем паміж сабой, і, як і ў першым выпадку, далучаем да трансфарматара.
  • Разабрацца ў тапалогіі дадзеных схем дапамогуць малюнка, якія прыводзяцца ў дадзеным раздзеле.
Прынцыповыя схемы падлучэння

Каб палегчыць разлік правадоў для прагрэву бетоннага раствора, можна выкарыстоўваць спецыяльныя праграмы-калькулятары. Таксама некалькі прыкладаў для найбольш распаўсюджаных сітуацый прыведзены ў табліцы:

тып трансфарматара дыяметр ПНСВ «Зорка»: колькасць троек пры промні ў 17 м «Трыкутнік»: колькасць груп нітак даўжынёй 28 м
СПБ-40 1,2 14 3 па 8
1,4 12 3 па 7
СПБ-80 1,2 28 3 па 13
1,4 24 3 па 11
СПБ-100 1,2 35 3 па 16
1,4 29 3 па 14
380/36 на 6 кВт 1,2 5 3 па 3
380/36 на 2 ці 2,5 кВт 1,2 5 1 (тры ніткі)

Мантаж выграваецца сістэмы

Сам працэс мантажу сістэмы даволі просты:

  • Спачатку ўзводзім апалубку і закладваем у яе арматурны каркас. Парады па ўладкаванні апалубкі прыведзеныя вышэй.
  • Затым наразаем кабель ПНСВ ў адпаведнасці з неабходнымі аб'ёмамі і фарміруем з яго спіралі для нагрэву.
Фота закладкі спіраляў ПНСВ ў апалубку
  • Далей які ўкладваецца кабель такім чынам, каб паміж суседнімі правадырамі адлегласць складала не менш за 15 см.
  • Пры фарміраванні выгібу сочым, каб правадыры не пераломліваліся, і ня парушалася цэласнасць ізаляцыйнага пласта. Рэкамендуемы радыус выгібу складае не менш за 25 мм.
  • Далучаем драты да арматурнага каркаса такім чынам, каб пазбегнуць іх зрушэння пры заліванні і виброуплотнении раствора.

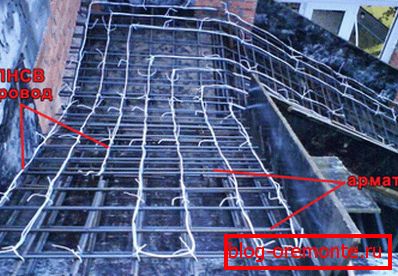

Яшчэ адна методыка размяшчэння і фіксацыі ПНСВ на арматуры
  • Вывадныя канцы злучаем ў групы ў адпаведнасці з абранай схемай мантажу (гл. Вышэй). Зачышчаем краю правадыроў і далучаем іх да «халодным канцах» шляхам скручвання, старанна ізалюючы месца кантакту.
  • Халодныя канцы далучаем да паніжальнай трансфарматарнай станцыі. Рэкамендуецца выкарыстоўваць ўстаноўкі СПБ-40, ТМОБ-63, КТПТО-80 або іх аналагаў.
Далучэнне правадоў да трансфарматара

Звярніце ўвагу! Пробныя пускі награвальнай сістэмы да залівання бетону не дапускаюцца, паколькі гэта з высокай верагоднасцю прывядзе да перагарвання правадыроў на паветры.

  • Для кантролю тэмпературы закладваем спецыяльныя трубкі, якія будуць гуляць ролю дыягнастычных свідравін.
  • Выконваем заліванне і виброуплотнение цэментавага раствора, кантралюючы становішча і цэласнасць правадыроў.

Для зніжэння выдаткаў электраэнергіі на прагрэў бетону да зададзенай тэмпературы спецыялісты рэкамендуюць перакрыць заліты падмурак фальгіраваны плёнкай. Пласт металічнага напылення будзе гуляць ролю цеплавога экрана, адлюстроўваючы інфрачырвонае выпраменьванне і спрыяючы яшчэ большаму ўмацаванню павярхоўнага пласта.

Рэкамендацыі па эксплуатацыі

Сам працэс прагрэву рэалізуецца па трехстадийной схеме:

  • Адразу пасля залівання даецца некаторы час (да двух гадзін) на першаснае схопліванне. Пасля гэтага матэрыял накрываецца цеплаізаляцыйнай плёнкай і выконваецца пуск трансфарматарнай ўстаноўкі.
  • Першы этап носіць назву папярэдняга прагрэву. Тэмпература раствора паступова павышаецца да 70 - 800З (у залежнасці ад праекта). Пры гэтым у пазбяганне фарміравання зон высілкаў у бетоне параметры току змяняюцца паступова - так, каб нагрэў складаў не больш за 100С у гадзіну.
  • Далей ідзе найбольш працяглая другая стадыя, на якой адбываецца ізатэрмічнага праграванне цэментнай масы. Пры гэтым у свідравінах кантралюецца тэмпературны рэжым: нагрэў не павінен перавышаць 800З, інакш можа пачацца спяканне цэментных гранул.
  • Апрацоўка вырабляецца да таго часу, пакуль матэрыял не набярэ 70% трываласці ад закладзенай у праекце. Трываласць можа вызначацца альбо разліковым шляхам, альбо з дапамогай спецыяльных тэстаў (часам для адбору пробаў ўжываецца алмазнай свідраванне адтулін у бетоне).
  • Трэцяя стадыя - астуджэнне. Параметры току змяняюцца такім чынам, каб тэмпература бетону падала не хутчэй, чым на 4-50С у гадзіну.

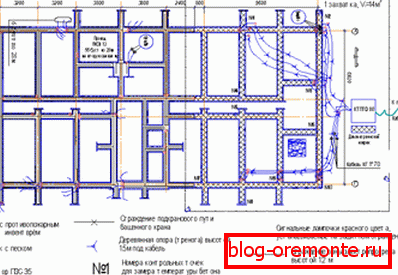

Рабочая схема падлучэння награвальных элементаў

Пасля завяршэння дадзенай стадыі «халодныя канцы" адключаюцца ад трансфарматара і дэмантуюцца. Далейшы набор трываласці праходзіць у натуральных умовах.

выснову

Звесткі аб тым, як прагрэць бетон провадам ПНСВ, будуць незаменныя для ўсіх, хто плануе будаваць дом у зімовы перыяд. Вядома, сістэма гэта даволі выдатак, але калі выбару асабліва няма - то лепш выкарыстаць найбольш эфектыўную і даступную тэхналогію прагрэву бетону.

У любым выпадку, прыведзеныя вышэй парады, а таксама відэа ў гэтым артыкуле ўтрымліваюць вельмі каштоўную для майстра інфармацыю, таму варта надаць час яе пільнай вывучэння!
