Абаграванне бетону электродамі: схема працы, тыпы

Электраабаграванне бетону ў зімовы час з'яўляецца абавязковай умовай для набору канструкцыяй дастатковай трываласці. Для забеспячэння аптымальнай тэмпературы застывае раствора прымяняюцца самыя розныя тэхналогіі, і адной з іх з'яўляецца выкарыстанне электрычнага току.

Пра асаблівасці рэалізацыі гэтай схемы мы і пагаворым у гэтым артыкуле.

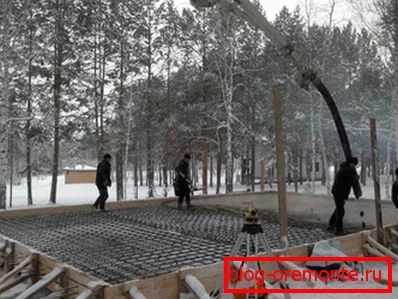

Пры выкананні работ на марозе дадатковы абаграванне абавязковы

Праблемы, якія ўзнікаюць у зімовы перыяд

Як вядома, працаваць з цэментавым растворам лепш пры станоўчых тэмпературах - тады пасля застывання канструкцыя атрымліваецца досыць трывалай. Аднак у шэрагу выпадкаў узнікае неабходнасць ўладкавання бетонных падмуркаў або сцен на марозе.

І тут пачынаюцца праблемы:

  • Па-першае, Якая ўваходзіць у склад раствора вадкасць замярзае, і перастае рэагаваць з цэментам. Адпаведна, моцна зніжаецца актыўнасць працэсу гідратацыі, і набор трываласці практычна спыняецца.
  • Па-другое, Крышталі лёду пашыраюць пары ўнутры бетону, што прыводзіць да зніжэння яго шчыльнасці. Калі ж падчас высыхання пройдзе некалькі цыклаў замярзання-размерзания, то пары стануць вельмі нестабільнымі, і маналіт пачне крышыцца.
  • У трэціх, Зона напружання фарміруецца на участках судотыку бетоннага раствора з арматурай. На метале утвараецца тонкая ледзяная плёнка, і пасля таго, як яна растане, трываласць злучэння зніжаецца на парадак.

Звярніце ўвагу! Дадатковым мінусам з'яўляецца актывізацыя каразійных працэсаў з прычыны акіслення металу ў прысутнасці вады.

Змяненне тэмпературы ў растворы

Пазбегнуць гэтых наступстваў можна двума спосабамі:

  • Па-першае, У склад вадкасці для гідратацыі дадаюць адмысловыя антиморозные кампаненты. Яны прадухіляюць замярзання вады, дзякуючы чаму гідратацыя праходзіць у нармальных умовах.
  • Па-другое, Выкарыстоўваецца электрычны прагрэў бетону. За кошт аптымізацыі тэмпературнага рэжыму ўнутры раствора ствараюцца спрыяльныя ўмовы, і цэмент набірае трываласць гэтак жа актыўна, як і пры высыханні з станоўчай тэмпературай паветра.

Для дасягнення найлепшага выніку інструкцыя рэкамендуе ўжываць абодва метаду паралельна. Аднак многія спецыялісты абмяжоўваюцца толькі актыўным ацяпленнем: так і кошт працы некалькі зніжаецца, і якасць практычна не пакутуе.

Асаблівасці методыкі

Агульная схема працы

Сама методыка прагрэву бетоннай масы з выкарыстаннем электродаў досыць простая.

Рэалізуецца яна па такім алгарытме:

  • Ўнутры апалубкі мантуюцца токаправодныя элементы, падлучаныя да крыніцы харчавання. Канфігурацыя размяшчэння і тып электродаў падбіраецца асобна ў залежнасці ад асаблівасцяў канструкцыі.
  • Пасля таго як электроды размешчаны, у апалубку заліваецца раствор. Знаходзячыся ў вадкім стане, ён ператвараецца ў адзін з элементаў электрычнай ланцугу, які досыць добра праводзіць ток.
  • На электроды падаецца напружанне, дзякуючы чаму ў целе бетону ствараецца электрычнае поле. Яно паступова аддае сваю энергію навакольнага рэчыву, награваючы яго.
  • За кошт змянення параметраў току (сіла, напружанне) можна сваімі рукамі рэгуляваць ступень нагрэву.

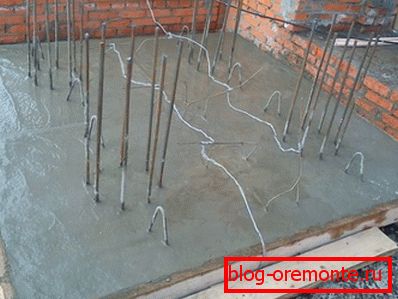

Фота падлучаных электродаў

Звярніце ўвагу! Эфектыўнасць дадзенага працэсу зніжаецца адначасова са стратай растворам значнай часткі вады. Чым сушы становіцца бетон, тым вышэй будзе неабходнае для эфектыўнага прагрэву напружанне.

У выніку падчас набору цэментам трываласці ў ім падтрымліваецца аптымальная тэмпература. Такой апрацоўкі цалкам дастаткова, каб забяспечыць аднастайную структуру застылага матэрыялу. Рэзка жалезабетону алмазнымі коламі гэта пацвярджае - на пробных узорах практычна не выяўляюцца пустэчы і друзлыя вобласці.

Час прагрэву залежыць ад мноства фактараў, сярод якіх найважнейшымі з'яўляюцца аб'ём бетонируемой канструкцыі і вонкавая тэмпература. У некаторых выпадках ацяпляць раствор прыходзіцца да 4-5 тыдняў, г.зн. да поўнага набору трываласці. Зрэшты, часцей за ўсё дадатковае цяпло патрабуецца толькі на пачатковых этапах.

тыпы электродаў

 тыпы электродаў

Для рэалізацыі дадзенага метаду ўжываюць токонесущие элементы рознай канфігурацыі. Вывучыць іх канструктыўныя асаблівасці можна, прааналізаваўшы прыведзеную тут табліцу:

тып электрода характарыстыка
пласціністы Мае форму выцягнутай па даўжыні пласціны, часцей за ўсё вырабляецца з таго ж металу, што і сама арматура. Мантуецца на апалубку з унутранага боку без заглыблення ў тоўшчу раствора.
полосовой Ўяўляе сабой паласу металу шырынёй ад 40 да 50 см. Пары полосовых электродаў размяшчаюцца па баках ўчастка такім чынам, каб ток праходзіў паміж імі.
струнны Прымяняецца пры вырабе выцягнутых у даўжыню канструкцый (калон, слупоў, капітальных паль і г.д.). Струна закладваецца ў цэнтр апалубкі, а па перыферыі усталёўваецца токаправодным паласа.
стрыжневы Ўяўляе сабой абрэзак арматуры таўшчынёй ад 5 да 12 мм. Усталёўваецца паасобку ці групамі з крокам да 50 см, пры гэтым заглыбляюць у раствор практычна на ўсю даўжыню. Крайнія элементы мантуюць такім чынам, каб выключыць кантакт з апалубкай. Электроды стрыжневага тыпу прымяняюцца пры прагрэве канструкцый складанай формы.

Звярніце ўвагу! Выкарыстанне фрагментаў кампазітнай арматуры ў якасці токаправодных стрыжняў не дапускаецца!

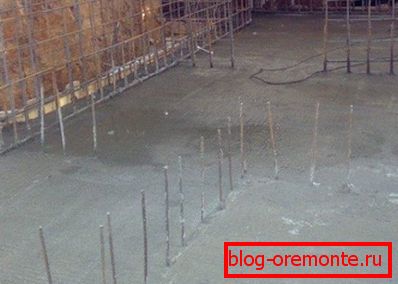

Стрыжні з арматуры ў тоўшчы залівання

 У залежнасці ад тыпу задзейнічаных дэталяў вылучаюць такія метады павышэння тэмпературы:

  • Павярхоўная (перыферыйная) апрацоўка - электроды накладваюцца на паверхню раствора без пагружэння, часта з выкарыстаннем спецыяльных токаправодных падкладак. Пасля заканчэння працы могуць быць дэмантаваныя і выкарыстаны паўторна на іншым аб'екце.
  • Погружной (скразны) электрападагрэў бетону - электроды знаходзяцца ўнутры матэрыялу, і пасля яго зацвярдзення ня здабываюцца. Каб трываласць канструкцыі не зніжалася, токаправодныя элементы размяшчаем не бліжэй, чым у 30 мм ад паверхні.
погружные схема

Звярніце ўвагу! Становішча металічных правадыроў трэба абавязкова ўлічваць, калі праводзіцца алмазнай свідраванне адтулін у бетоне без арматуры ці іншыя работы, звязаныя з парушэннем цэласнасці вырабы.

Выкарыстанне зварачных апаратаў

Мастера, которые пытаются реализовать данную методику самостоятельно, часто интересуются, как греть бетон электродами с применением сварочного аппарата (см.также статью «Как осуществляется прогрев бетона сварочным аппаратом»).

Сапраўды, гэта цалкам магчыма:

  • Звычайны зварачны апарат ўключае ў сябе два блокі - рухавік і ўласна зварачны генератар. Пры гэтым магутнасці апошняга дастаткова, каб забяспечыць абаграванне каля 50м3 бетоннага раствора.
  • Перад пачаткам працы ў цэмент апускаем электроды. Для большасці задач досыць кроку ў 20-30 гл.
  • Электроды злучаем паслядоўна, фарміруючы некалькі паралельных ланцугоў.
  • Для назірання за напругай паміж ланцугамі спецыялісты рэкамендуюць усталёўваць лямпу напальвання.
  • Ланцуга падлучальны да апарата і падаем напругу. Кантроль нагрэву ажыццяўляем ў спецыяльных свідравінах.
Такая прылада цалкам можна выкарыстоўваць

Савет! Каб пры апале вада з паверхневых слаёў выпаралася павольней, варта засыпаць раствор пластом пілавіння таўшчынёй каля 50 мм. Натуральна, рабіць гэта трэба пасля таго як цэмент схопіцца.

Саветы па рэалізацыі

Пры ўладкаванні сістэмы электродного абагрэву трэба ўлічваць наступныя моманты:

  • Пры высыханні раствора неабходна паступова павышаць сілу току ў сеткі. Для гэтага ў ланцуг абавязкова ўбудоўваць рэгулюе прылада (хоць бы прымітыўны рэастат).
  • Выкарыстанне крыніц пастаяннага тока не дапускаецца, паколькі пры гэтым адбываецца электроліз вадкасці ўнутры канструкцыі.

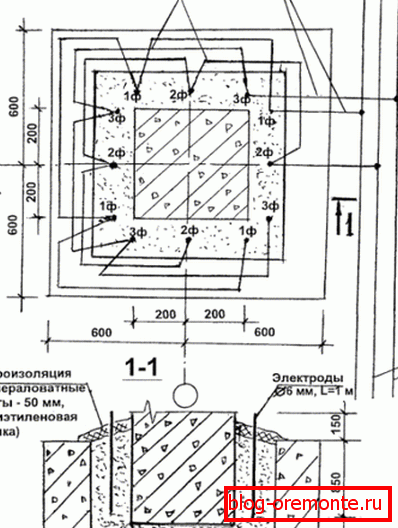

Тэхналагічная карта на падключэнне сістэмы
  • Каб апрацоўка была максімальна эфектыўнай, трэба знізіць паверхневыя цепластраты. Для гэтага хавае раствор руберойдам, якія ўцяпляюць мацюкамі, некалькімі пластамі поліэтыленавай плёнкі і г.д.
  • Пры закладцы цэласных правадыроў трэба строга кантраляваць крок паміж імі. Адхіленні больш за 5 см могуць прывесці да нераўнамернай нагрузцы за кошт рознага супраціву участкаў.
  • Каб зэканоміць электраэнергію, можна паскорыць сам працэс гідратацыі цэменту. Для гэтага ў раствор ўводзім спецыяльныя асадкі, дзякуючы якім ацвярдзенне ідзе хутчэй.
  • Аптымальнае напружанне пры закладцы электродаў складае не больш за 127 Вольт. Калі для падачы напружання выкарыстоўваюцца арматурныя дубцы, то дапушчальнае значэнне зніжаецца да 60 Вольт.

У любым выпадку, арганізацыяй дадзенага працэсу павінен займацца спецыяліст, які валодае адпаведным допускам, і азнаямлення з правіламі тэхнікі бяспекі.

выснову

Если вам необходимо залить фундамент или возвести стены, но при этом на улице установилась отрицательная температура, ждать весны совсем не обязательно. Подогрев бетона электродами позволяет сформировать приемлемые условия для гидратации раствора и набора цементом прочности (читайте также статью «Прогрев бетона проводом ПНСВ: цели и технология»).

Натуральна, выдаткі на электраэнергію будуць істотнымі, але затое канструкцыя будзе адпавядаць усім высунутым патрабаванням. Больш падрабязную інфармацыю па гэтай тэме можна знайсці, вывучыўшы відэа ў гэтым артыкуле.
